Détails sur les supports

Consoles
PC-Engine / Core Grafx

Génération : 4e (16-bits)
Sortie au Japon : octobre 1987
Sortie aux Etats-Unis : août 1989
Sortie en Europe (import) : novembre 1989
Abréviation : PCE
Unités vendues dans le monde : 10 millions


Add-ons
CD-ROM² / Super CD-ROM²

Génération : 4e (16-bits)
Sortie du CD-ROM² : décembre 1988
Sortie du Super CD-ROM² : décembre 1991
Abréviation : PCE-CD


Console
Super Grafx

Génération : 4e (16-bits)
Sortie au Japon : décembre 1989
Sortie en Europe (import) : mai 1990
Abréviation : SGX
Unités vendues dans le monde : 75.000

---

---

Les caractéristiques techniques des
PC-Engine et Core Grafx

Processeur principal : Hu6280a
Développé par : NEC et Hudson Software
Spécifications : dérivé du MOS 6502 - 8-bits - cadencé à 7,16 Mhz

Processeur vidéo : HuC6270a
Développé par : NEC et Hudson Software
Spécifications : 16-bits (câblé en 8-bits côté CPU) - cadencé à 7,6 Mhz

Processeur additionnel : HuC6260
Développés par : NEC et Hudson Software
Spécifications : 16-bits - Video Color Encoder : contient les données des palettes (tiles, sprites), défini la fréquence de fonctionnement du VDC de la console, fournit le signal vidéo de sortie (note : cette puce n'est pas un GPU)

RAM principale : 8 Ko
RAM vidéo : 64 Ko

Capacités graphiques : résolution de 256x224 à 512x240 max - 64 sprites affichables simultanément - 128 couleurs affichables sur une palette de 512
Capacités sonores : 6 voix PSG stéréo - 3 voix FM (2 opérateurs PSG pour 1 voix FM)

Supports : Hu-Card de 1 à 20 Mb (2,5 Mo) max
Joueurs max : 1 (jusqu'à 5 avec un multitap)

---

Les caractéristiques techniques des
CD-ROM² et Super CD-ROM²

Sortie du combo Interface Unit + CD-ROM² : décembre 1988
Sortie du Super CD-ROM² : décembre 1991
Sortie de la PC-Engine Duo : septembre 1991
Sortie de la PC-Engine Duo-R : mars 1993
Sortie de la PC-Engine Duo-RX : juin 1994

Sortie du System Card 1.0 : décembre 1988
Sortie du System Card 2.0 : 1989
Sortie du System Card 2.1 : 1990
Sortie du System Card 3.0 : décembre 1991
Sortie de l'Arcade Card : mars 1994

RAM additionnelle : 64 Ko (System Card 1.0 et 2.0) - 256 Ko (System Card 3.0) - 2048 Ko (Arcade Card)
Capacités graphiques : identiques à celles de la console
Capacités sonores : identiques à celles de la console plus lecture des pistes audio (CD-DA) sur le disque

Supports : CD-Rom (600 Mo) avec lecteur 1x (150 Ko/s)

Les System Cards : il existe 6 modèles de cartes additionnelles. Les System Card v.1.0, v.2.0 et v.2.1 furent lancées avec le CD-ROM². Le System Card v.3.0 fut lancé avec le Super CD-ROM². Les Arcade Card Pro et Duo sont les plus performantes et assurent la compatibilité avec les jeux Arcade CD-ROM². Chacune réhausse le niveau de performance de la console et du support CD en ajoutant de la RAM et un nouveau firmware.

---

Les caractéristiques techniques de la
Super Grafx

Processeur principal : HuC6280a
Développé par : NEC et Hudson Software
Spécifications : dérivé du MOS 6502 - 8-bits - cadencé à 7,16 Mhz

Processeur additionnels 1 : 2 × HuC6270
Développé par : NEC et Hudson Software
Spécifications : 16-bits - cadencé à 7,6 Mhz - VDC : Video Display Controller

Processeur additionnel 2 : HuC6260
Développés par : NEC et Hudson Software
Spécifications : VCE : Video Color Encoder

Processeur additionnel 3 : HuC6202
Développés par : NEC et Hudson Software
Spécifications : VPC : contrôleur de priorité vidéo

Processeur additionnel 4 : HuC6280
Développés par : NEC et Hudson Software
Spécifications : 8-bits - processeur audio dédié (DSP)

RAM principale : 32 Ko
RAM vidéo : 128 Ko (64 Ko par GPU)

Capacités graphiques : 128 sprites simultanément - 128 couleurs affichables sur une palette de 512
Capacités sonores : 6 voix PSG stéréo - 3 voix FM (2 opérateurs PSG pour 1 voix FM)

Supports : Hu-Card de 20 Mb max (appelée Super Hu-Card) - seulement 5 jeux lui sont dédiés mais elle reste 100% rétrocompatible avec les jeux sur Hu-Cards et CD-Roms
Joueurs max : 1 (jusqu'à 5 avec un multitap)

---

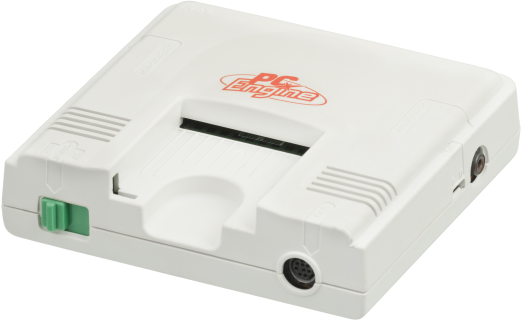

La PC-Engine japonaise d'origine

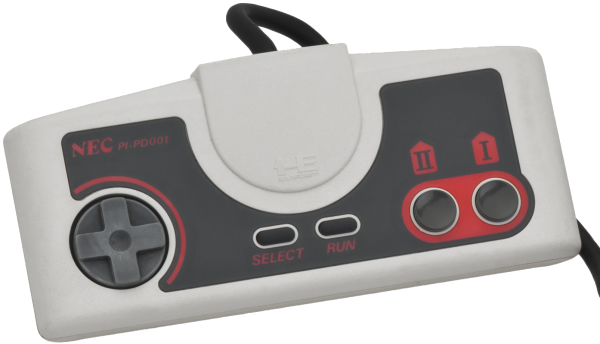

La manette PC-Engine

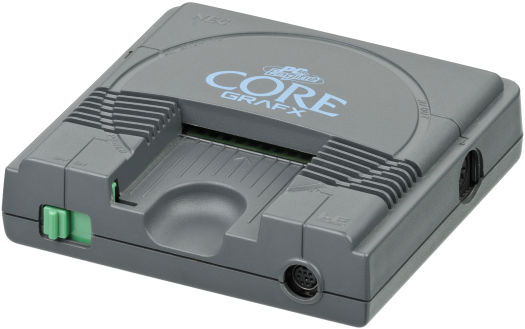

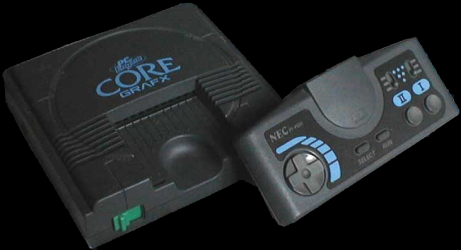

La Core Grafx (modèle le plus répandu, notamment en import européen)

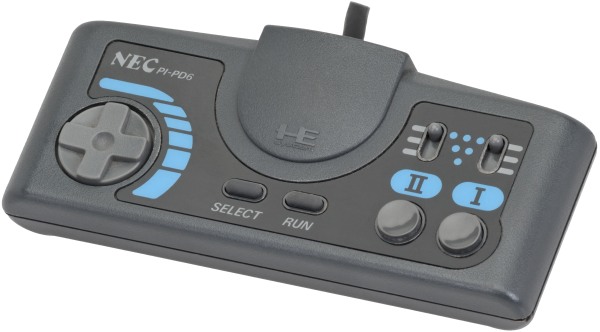

La manette Core Grafx et ses rapid-fires

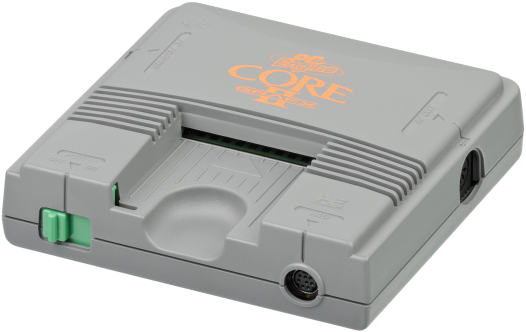

La Core Grafx II

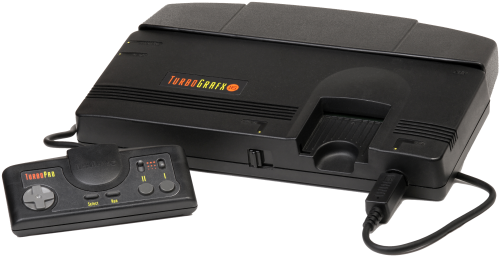

La Turbo Grafx-16 (dédiée au marché américain)

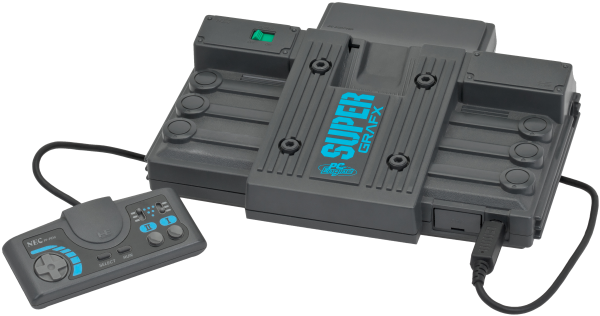

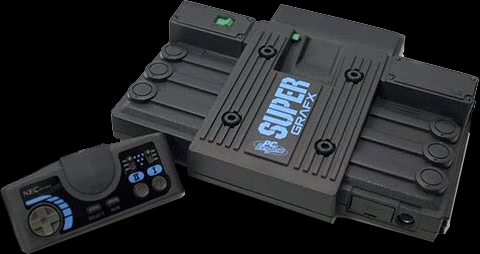

La Super Grafx

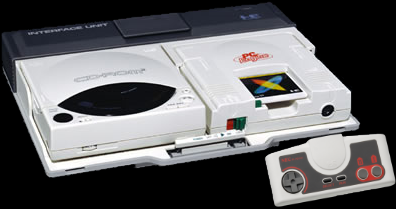

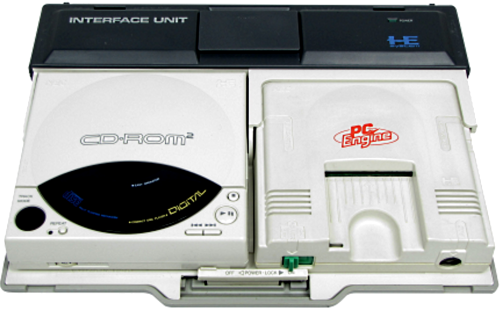

Combo PC-Engine, Interface Unit et CD-ROM²

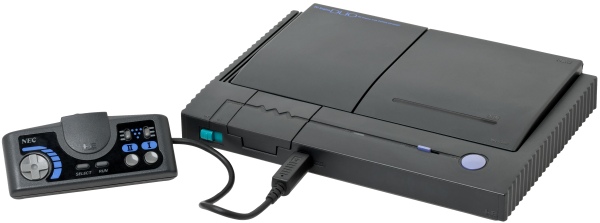

La PC-Engine Duo
